在現代電子行業中，陶瓷基板作為一種重要的電子封裝材料，廣泛應用于功率半導體、LED照明、電源模塊等領域。為了提高陶瓷基板的性能和可靠性，DPC（Direct Plating Copper）工藝作為一種高效、精確的鍍膜技術，逐漸成為陶瓷基板生產中的核心工藝之一。

    一、什么是DPC工藝？

DPC工藝，顧名思義，直接將銅金屬鍍覆到陶瓷基板表面，突破了傳統陶瓷基板銅箔附著的技術局限。與傳統的粘接技術相比，DPC工藝能夠有效提高銅層與陶瓷基板之間的結合力，并且具有更高的生產效率與更優異的電性能。在DPC工藝中，銅鍍層直接在陶瓷基板表面通過化學或電化學反應形成，這不僅能減少傳統粘接過程中可能出現的剝離問題，還能實現更精確的電性能控制，滿足越來越高的工業需求。

    二、DPC工藝流程

DPC工藝流程大致可分為以下幾個主要步驟，每一步都對成品的質量和性能至關重要。

1.激光鉆孔

    在陶瓷基板上根據設計要求，通過激光鉆孔技術精準打孔。這一步驟保證了基板的孔洞位置和尺寸的精確性，便于后續的電鍍和線路圖形制作。

2.PVD鍍膜

    采用物理氣相沉積（PVD）技術，在陶瓷基板表面鍍上一層薄銅膜。PVD鍍膜可以提高基板的電氣性能和熱導性，同時增加表面的附著力，保證后續電鍍銅層的質量。

3.電鍍加厚

    在PVD鍍膜基礎上，通過電鍍技術對銅層進行加厚。電鍍銅的主要目的是增強銅層的耐用性和導電性，以滿足高功率應用的要求。該步驟可以根據需要調整銅層的厚度。

4.線路圖形

    利用光刻和化學蝕刻工藝在銅層上制作精細的線路圖形。這一步驟是實現電路功能的關鍵，確保電路的導電性和穩定性。

5.阻焊字符

    在銅線路上應用阻焊層，保護非導電區域。阻焊層的涂覆可以防止電路發生短路，并增加基板的絕緣性能。

6.表面處理

    對表面進行清洗、拋光或涂覆處理，確?；灞砻婀饣?，去除任何可能影響性能的雜質。表面處理也有助于增強基板的抗腐蝕性。

7.激光成型

    最后，通過激光成型技術進行細節加工，確?；宓男螤詈统叽绶显O(shè)計要求。激光成型能夠提供高精度的加工，特別適用于復雜形狀的內飾件和電子組件。

    三、DPC工藝的優勢

DPC鍍膜工藝在陶瓷基板生產中有著明顯的優勢，主要體現在以下幾個方面：

1.高結合力：

DPC工藝能夠在陶瓷基板與銅層之間形成牢固的結合，大大提高了銅層的耐久性和抗剝離性。

2.優異的電性能：

鍍銅后的陶瓷基板具有良好的電導性和熱導性，能夠有效提升電子元件的性能。

3.高精度控制：

DPC工藝能夠精準控制銅層的厚度和質量，滿足不同產品對電氣性能和機械強度的嚴格要求。

4.環保性：

與傳統的貼銅箔技術相比，DPC工藝在鍍膜過程中無需使用大量的有害化學物質，更符合環保要求。

    四、振華真空陶瓷基板鍍膜解決方案

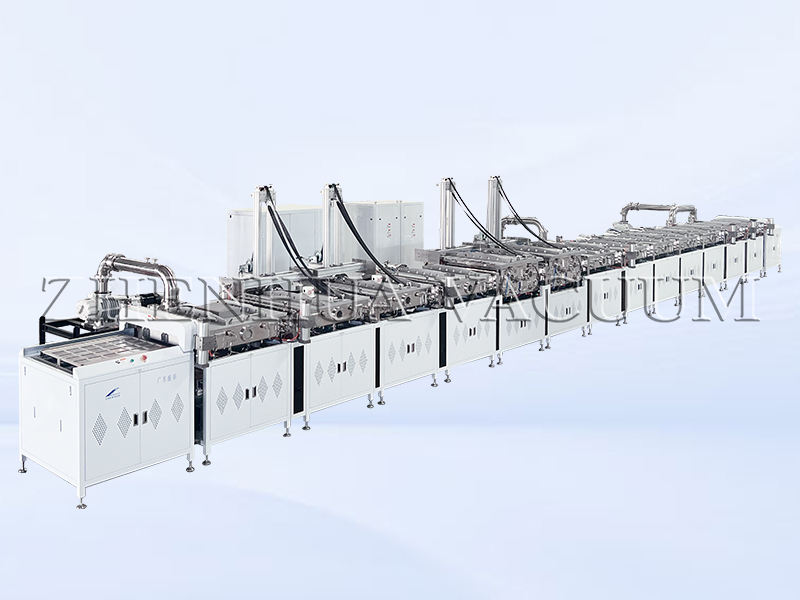

DPC臥式連續鍍膜生產線

設備優勢：

產線采用模塊化設計

方便按需增減功能室

旋轉靶小角度濺射

有利小孔徑內沉積膜層（優化磁場方案實現通孔高效填充）

雙面同時鍍膜，優異的膜厚均勻性

應用范圍：可制備多種單質金屬膜層，如Ti，Cu，Al，Sn，Cr，Ag，Ni等，已廣泛應用于半導體電子元器件，如:陶瓷基板、陶瓷電容、LED陶瓷支架等。

——本文由DPC銅沉積鍍膜機廠家振華真空發布
