1.離子束濺射鍍膜

    用中等能量的離子束轟擊材料表面，離子具有的能量使之進入不了材料的晶格中，而是把能量傳遞給靶材原子，使其產生濺射作用飛離材料表面，而后在工件上沉積形成薄膜。

    由于是離子束產生的濺射，所以濺射下來的膜層原子的能量很高，而且是在較高真空度下用離子束轟擊靶材，膜層的純度高，可以沉積高質量的薄膜，同時離子束膜層的穩定性提高，可達到改善膜層光學和力學性能的目的。離子束濺射的目的是形成新的薄膜材料。

2.離子束刻蝕

    離子束刻蝕也是用中等能量的離子束轟擊材料表面產生濺射，對基材產生刻蝕作用，是半導體器件、光電子器件等領域制作圖形的核心技術。半導體集成電路中芯片的制備技術是要在直徑為Φ12in (Φ304.8mm) 的單晶硅基圓上制備出上百萬個晶體管。每個晶體管是由多層功能不同的薄膜搭建而成的，由有源層、絕緣層、隔離層、導電層等組成。每一個功能層都有自己的圖形，因此每鍍一層功能薄膜以后，需要用離子束刻蝕掉無用的部分，將有用的薄膜成分保留下來。現在芯片的導線寬度已經達到 7mm，制備如此精細的圖形必須采用離子束刻蝕技術。與開始采用的濕法刻蝕相比，離子束刻蝕屬于干法刻蝕，刻蝕精度高。

    離子束刻蝕技術有用非活性離子束刻蝕和用活性離子束刻蝕兩種。前者用氬離子束進行刻蝕，屬于物理反應；后者用氟離子束濺射，氟離子束除了用高能量產生踐射作用以外，氟離子束還可以與被刻蝕的 SiO2、Si3N4、GaAs、W 等薄膜發生化學反應，是既有物理反應過程，又有化學反應過程的離子束刻蝕技術，刻蝕速率快。反應刻蝕的腐蝕氣體有 CF4、C2F6、CCl4、BCl3, 等，生成的反應物為 SiF4、SiCl4、GCl3;、WF6，都是腐蝕性氣體被抽除。離子束刻蝕技術是生產高新技術產品的關鍵技術。

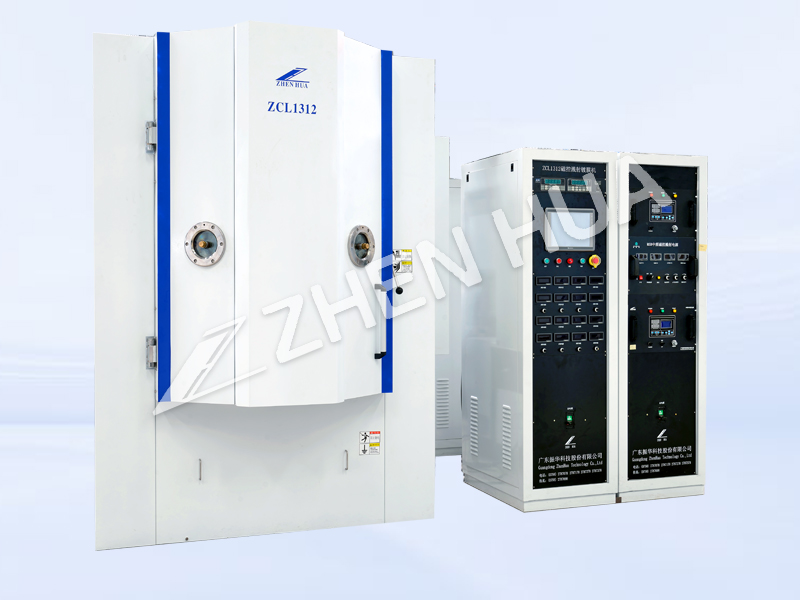

——本文由濺射鍍膜機廠家廣東振華發布
