一、TGV玻璃通孔技術概述

TGV（Through Glass Via，玻璃通孔）是一種新興的微電子封裝技術，通過在玻璃基板上形成貫穿通孔，并在其內壁進行導電鍍膜，實現高密度電氣互連。相比傳統硅通孔（TSV）和有機基板，TGV玻璃具有低損耗、高透明度和優異的熱穩定性，廣泛應用于5G通信、光電封裝、MEMS傳感器等領域。

二、市場前景：TGV玻璃為何備受矚目？

隨著高頻通信、光電子集成和先進封裝技術的快速發展，TGV玻璃通孔技術的市場需求持續增長：

5G與毫米波通信：TGV玻璃基板的低損耗特性，使其成為高頻射頻器件（如天線、濾波器）的理想選擇。

光電封裝：玻璃的高透明度使其在硅光子、激光雷達等光電子應用中具備優勢。

MEMS傳感器封裝：TGV玻璃能夠?qū)崿F(xiàn)高密度互連，提升傳感器的微型化與性能。

先進半導體封裝：隨著Chiplet技術的興起，TGV玻璃基板在高密度封裝中的應用前景廣闊。

 三、TGV玻璃通孔鍍膜工藝詳解

TGV通孔的鍍膜主要用于在通孔內壁沉積導電材料，實現電氣互連。典型工藝流程如下：

1.玻璃通孔形成：采用激光鉆孔（UV/CO?激光）、濕法蝕刻或干法刻蝕形成TGV通孔，并進行清洗。

2.表面處理：利用等離子體或化學處理，提高玻璃與鍍層的結合力。

3.種子層沉積：使用PVD（物理氣相沉積）或CVD（化學氣相沉積）在通孔內壁沉積金屬種子層（如銅、鈦/銅、鈀等）。

4.電鍍填充：通過電鍍技術在種子層基礎上沉積導電銅層，實現低電阻互連。

5.后處理：去除多余金屬層，并進行表面鈍化，提高可靠性。

 四、工藝難點：TGV鍍膜技術的挑戰

盡管TGV玻璃通孔鍍膜技術前景廣闊，但仍存在多項技術挑戰：

1.通孔內壁鍍膜均勻性：高深寬比（5:1至10:1）的通孔容易出現孔口金屬堆積、孔底填充不足的問題。

2.種子層沉積難度：玻璃為絕緣體，如何在通孔內壁形成高質量導電種子層是關鍵。

3.孔內應力控制：金屬與玻璃熱膨脹系數不同，可能導致翹曲或裂紋。

4.鍍層附著力：玻璃表面光滑，金屬附著力較弱，需要優化表面處理工藝。

5.批量生產與成本控制：如何提高鍍膜效率、降低成本，是TGV商業化的核心挑戰。

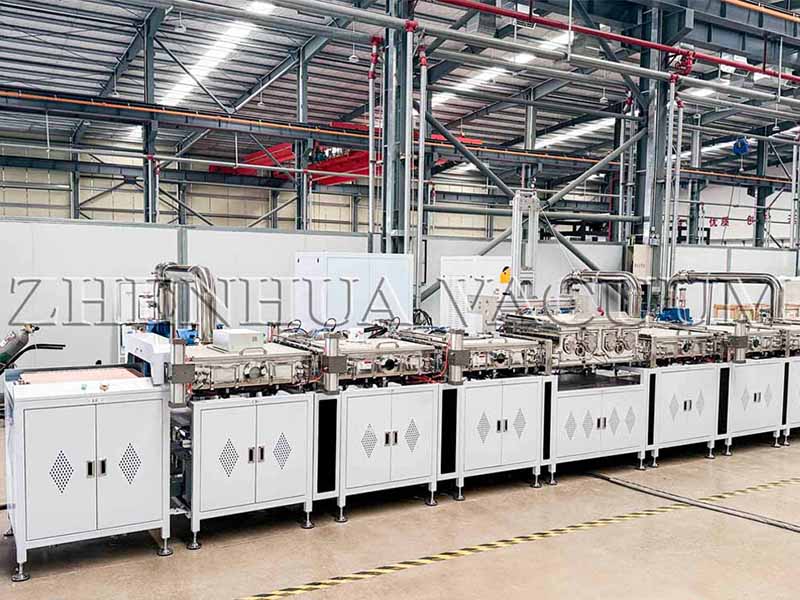

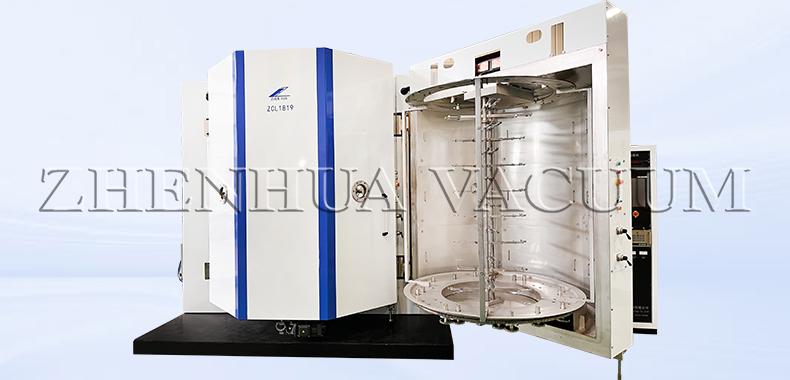

 五、振華真空通孔鍍膜解決方案——臥式鍍膜生產線

設備優勢

1.深孔鍍膜優化

獨家深孔鍍膜技術：振華真空自主研發的深孔鍍膜技術，即便是面對僅 30 微米的微小孔徑，也能實現10:1孔深比通孔鍍膜，攻克復雜深孔結構的鍍膜難題。

2.按需定制，支持不同尺寸

支持不同尺寸的玻璃基板，包括600×600mm /510X515mm或更大規格加工。

3.工藝靈活性，適配多種材料

設備兼容Cu、Ti、W、Ni、Pt等導電或功能性薄膜材料，滿足不同應用導電與耐腐蝕需求。

4.設備性能穩定，維護方便

設備配備智能控制系統，實現自動參數調節、實時監測膜厚均勻性；采用模塊化設計，維護方便，降低停機時間。

 應用范圍：可用于 TGV/TSV/TMV 先進封裝，能實現孔深比≥10:1的深孔種子層鍍膜。

——本文由TGV通孔鍍膜設備廠家振華真空發布
